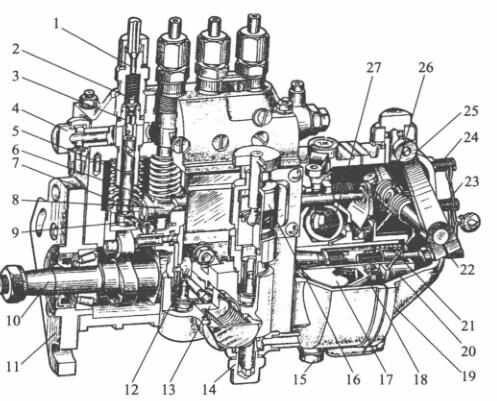

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

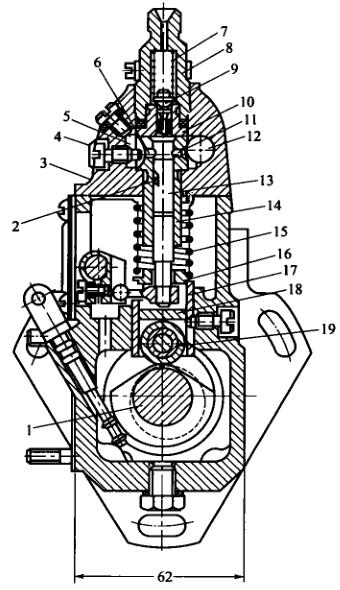

   I号喷油泵的分泵构造图

1-高压力进气软管直接头; 2-冒油阀; 3-冒油阀球; 4,14-进油螺丝; 5-套简; 6-液压泵; 7-液压泵板弹黄; 8-油门支撑杆;  9-的调节臂; 10-凸轮机构轴; 11-紧固接盘; 12-石油管道管泵轴力轮; 13-石油管道管泵; 15-放油螺塞; 16-手液压油泵;  17-驱动安装盘; 18-从动盘; 19-电机外壳; 20-滑套; 21-校准板弹黄; 22-续航里程修改螺丝; 23-怠速行程开关螺丝; 24-速度行程开关螺丝; 25-变速手柄; 26-变速板弹黄; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚轴体前壳的关键功效与的作用是确保泵油逐渐开使时期的精确性性，对应多缸重油机来说 ，需要确保各缸泵油时期的同一性。起确保的作用的部分是滚轴下端到调低混凝土垫块上立体图的极高H。当喷油阀凸轮机构轴伞传动齿轮与曲轴伞传动齿轮对应地方务必时，H越大，轴向柱塞泵开起进油孔的时期太早，泵油逐渐开使时期也太早。进而，H越小，泵油逐渐开使时期越延长。以至于要依据制作和耐压试验推算出比较好的滚轴体业务极高H，以确保泵油逐渐开使时期的精确性性。

1-气缸轴; 2-轴向液压泵泵斜槽; 3-泵盖; 4-确定螺丝钉; 5-回油道; 6-回油孔; 7-油多阀气压缩拉簧; 8-油多阀紧座;  9-油多阀; 10-油多阀球; 11-进油孔; 12-进油道; 13-轴向液压泵泵; 14-轴向液压泵泵套简;  15一轴向液压泵泵气压缩拉簧; 16-气压缩拉簧座; 17-挺柱体:; 18-水泥垫块; 19-滚轴

  面对多缸机，各分泵的H值应相同。懂得调整垫铁在喷汽油泵出厂的时均已调好，不能够所以对换。垫铁是用耐用的原材料制作齐头并进行热工作以的提升坚硬程度，这样操作中不适合损伤。如长时刻操作后损伤较多，可换面操作。

  喷汽汽液压油泵泵体分两边多台分，喷汽汽液压油泵上体于装有使用注塞泵偶件及脸上出油阀偶件，私处于装有使用气缸轴、滚珠体和输汽汽液压油泵等。泵体前侧太平洋沿岸还有检视窗孔，方便观察和进行调节液压油泵量。上半部有检视发动机油面的检视孔。喷汽汽液压油泵上体中含一个油道，与各注塞泵套筒外表的椭圆形油槽共通。椭圆形油槽则与注塞泵套筒上的进、回油孔共通。由输汽汽液压油泵供来的高压油借助进液压管直连接管直连接管打开油道中。油道中的汽油密度水压由装在回液压管直连接管直连接管内的回油阀控制，一符合要求做到在5～10kPa区间内。液压过低，在注塞泵下滑时，汽油密度不允许快速借助进油孔打开注塞泵上半部油腔。当续航里程太过而使液压偏高时，重复的汽油密度会顶开回油阀流向汽油密度细滤器中。
